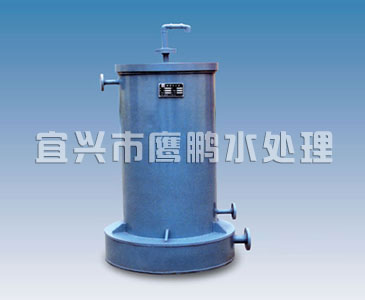

一、概述
盐酸是一种挥发性很强的液体，酸气对设备、建筑物会产生严重腐蚀，并危害人体健康，酸雾吸收器就是将盐酸贮槽和计量箱的排气接入该设备，通过水喷淋的填料将酸雾吸入水中，达到防止酸雾污染环境的目的。
二、技术特性
设计压力：＜0.1 MPa
设计温度：400C
填料高度：见表
三、产品标记示例

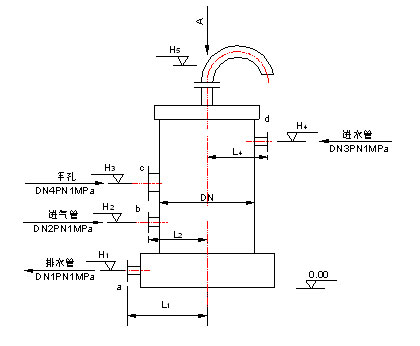

四、简图
五、主要技术数据表
公称直径mm | 产品标记 | 外形尺寸mm | 管口尺寸mm | 重量kg | 填料高度mm |
L1 | L2 | L3 | L4 | H1 | H2 | H3 | H4 | H5 | M | DN1 | DN2 | DN3 | DN4 |
DN250 | XS25 | 280 | 211 | / | 211 | 50 | 200 | / | 610 | 810 | 400 | 21 | 20 | 15 | / | 11.5 | 250 |
DN350 | XS35 | 330 | 261 | / | 261 | 146 | 280 | / | 1145 | 1453 | 500 | 40 | 25 | 25 | / | 20.3 | 500 |
DN500 | XS50 | 405 | 100 | / | 100 | 100 | 330 | / | 1200 | 1553 | 650 | 40 | 80 | 25 | / | 34.8 | 500 |
DN700 | XS70 | 425 | 100 | 100 | 100 | 88 | 338 | 574 | 1204 | 1565 | 850 | 40 | 80 | 25 | 150 | 96.4 | 500 |
